Описание

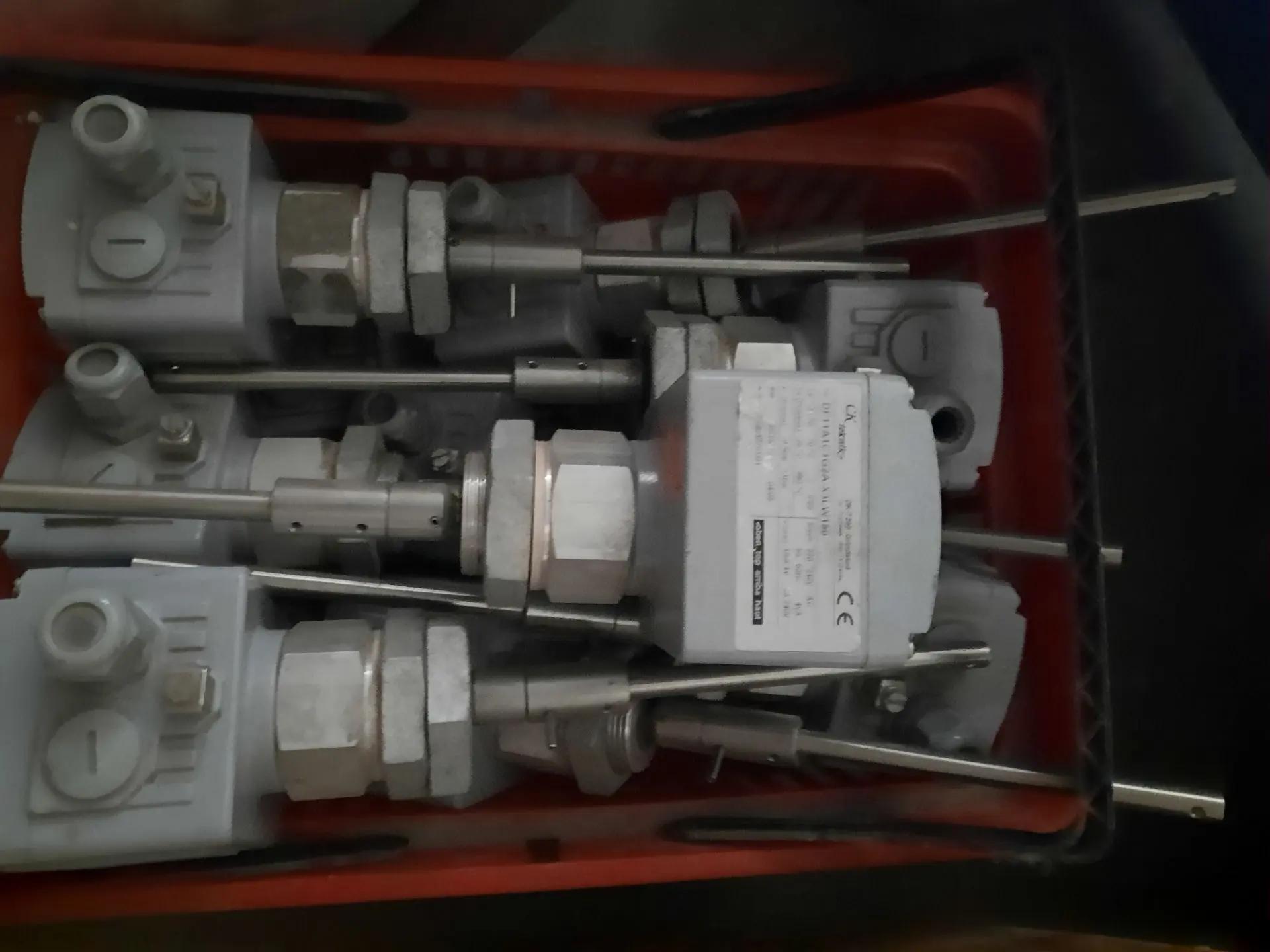

Датчик уровня для силосов в системах работы с EPS (вспененный полистирол) или EPP (вспененный полипропилен). Это ротационный (лопастной) датчик уровня,
Как это работает
Принцип простой и надёжный для сыпучих гранулированных материалов вроде гранул EPS/EPP. Внутри корпуса датчика установлен синхронный электродвигатель, который через редуктор постоянно вращает измерительную лопасть.
- Пока лопасть свободно вращается (материала нет или его уровень ниже точки установки), всё работает в штатном режиме.
- Когда уровень гранул поднимается и лопасть упирается в них, вращение останавливается. Механическая система (часто с пружиной) фиксирует это торможение и активирует микровыключатель. Тот формирует дискретный электрический сигнал (например, замыкает или размыкает контакт). Этот сигнал идёт в систему управления — и автоматика получает команду (например, остановить подачу гранул в силос).
- Когда силос опустошается, гранулы опускаются ниже лопасти. Механическое сопротивление исчезает, возвратная пружина возвращает вал в исходное положение, двигатель снова запускает вращение, а выходной сигнал возвращается в исходное состояние.
Часто на одном силосе ставят два таких датчика: один на верхнем пределе (чтобы остановить заполнение), другой на нижнем (чтобы сигнализировать, что пора пополнять запас).
Какие особенности важны при выборе
- Материал лопасти. Для агрессивных или абразивных сред (некоторые виды гранул, примеси) выбирают лопасти из нержавеющей стали.
- Плотность материала. У датчика есть минимальный порог плотности среды, с которой он корректно работает (например, >0,4 г/см³). Перед покупкой проверьте, подходит ли модель под ваш материал.
- Условия монтажа. Датчик можно устанавливать как горизонтально, так и вертикально — это зависит от конструкции и места на силосе. Иногда используют удлинительные трубы, чтобы вывести лопасть на нужную глубину.
- Защита и питание. Встречаются взрывозащищённые исполнения, а также варианты с разным напряжением питания.
- Защита от механических перегрузок. В некоторых моделях есть проскальзывающая муфта — она защищает редуктор датчика, если на лопасть внезапно обрушится большой объём материала.
Практический совет
При монтаже советую избегать установки прямо под загрузочным люком — так на датчик будут приходиться сильные ударные нагрузки, что сократит срок службы. Лучше выбрать место чуть в стороне от зоны активной загрузки.
Если подбираете конкретную модель под вашу задачу (тип гранул, температура, условия в силосе), напишите детали — помогу сузить выбор!
